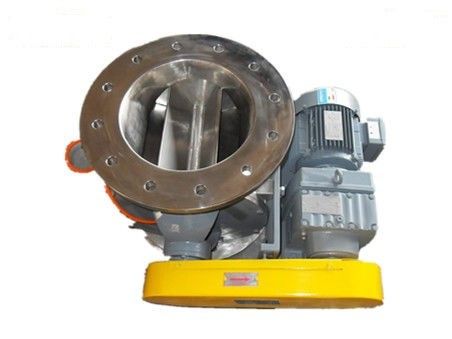

Верхнее и более низкое круглое давление фланцов, положительных или отрицательных транспортируя роторный клапан, роторный фидер воздушного шлюза
Формировать процесс машины
1. Обработка токарного станка CNC
2. Обработка подвергая механической обработке центра CNC высокой точности
3. Общая обработка токарного станка
4. Машина пробивает части продукта
5. Прессформа деформирования в холодном состоянии
6. Сваривая собрание
Как мы контролируем качество подвергать механической обработке
1. Высокоточный токарный станок CNC обрабатывая части.
2. Предварительные филировальные машины
3. Осмотр UT для обеспечения сваривая качества
4. Полировать сварки
5. Осмотр возникновения 100% & размера онлайн (толщина, округлость, etc.)
6. Формировать размера & возникновения
Роторный клапан часто использован в ORE.
Роторный клапан приложен к порошку разрядки или зернистому материалу или в положительном воздушном давлении или в отрицательном воздушном давлении системы пневматический транспортировать. Также необходимый прибор для систем пыли вентиляции и движения. Роторный клапан особенно соответствующий для отделять и discharging порошок и небольшие твердые примеси в атмосфере в процессе положительного и отрицательного всасывания.
Роторные фидеры воздушного шлюза имеют широкое применение в индустрии везде, где использованы сухие сыпучие силы, зерна, кристаллы, или лепешки. Компоненты роторного клапана включают вал ротора, снабжение жилищем, замыкающую плиту, и уплотнения и подшипники упаковки. Роторы имеют большие лопасти брошенные или сваренные дальше и типично управляются небольшими внутренними электрическими двигателями enginesor combusyion.
| Ряд давления | система 2bar и перепад давления |
| Температура работы | -20℃~200℃ |
| Основной размер | DN100mm~1200mm (4" ~48") |
| Стандарт фланца | PN10/ANSI150lbs/JIS/GB/HG/Shipping и регуляция или подгонять |
| Режим привода | Привод с цепной передачей с предохранителем OSHA |
| Емкость | 100KG~150000KG/H |
| Средство применения | Порошок и зернистая форма |
| Ротор | Отрегулируйте ротор scalloped лезвиями |
| Запечатывание вала | Уплотнения набивки сальника или AirPuge |
| Еще | Отверстие сброса |
| Модель | Размер установки | Деятельность температура |
RPM (rpm/минута) |
Сила мотора (KW) |
Вес (KG) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Внутреннее bearings≤80℃ Внешнее bearings≤300℃ |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note: Если фланец спички особенный, пожалуйста позволяет нам знать перед продукцией.
