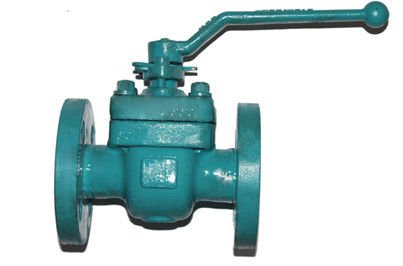

Верхний тип шариковый клапан Trunnion входа для поля воды/нефти/природного газа
-
Выделить
шариковый клапан установленный труннион
-
РазмерNPS 1/2 " ~8"
-
Оценка давленияКласс 150~600
-
МатериалWCB, LCB, CF8, CF8M, CF3, CF3M
-
Проектно-конструкторский стандартAPI 608, API 6D, BS 5351, ASME B16.34
-
Лицом к лицуASME B16.10, API 6D, BSEN 558
-
Соединение концаASME B16.5, BSEN 1092
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Номер модели1/2» - 8", CL150-600
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки15-60 дней
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Верхний тип шариковый клапан Trunnion входа для поля воды/нефти/природного газа
Верхний шариковый клапан trunnion входа 1/2» - 8" CL150-600 API 6D, desgin 608
Поверхностное покрытие
Мы предлагаем следующие процессы для выбора:
1. Механический полировать (MP) для того чтобы улучшить яркость (лоск, штейн)
2. Кисловочная чистка для Анти--корозии
3. Блеск электролиза (EP) для того чтобы улучшить поверхностную гладкость
4. Изготовленный на заказ процесс: Обработка светлой закалки исключить strees для того чтобы улучшить твердость
Технические параметры и характеристики:
| Характер продукции | Верхний шариковый клапан trunnion входа |
| Модель | Шариковый клапан Trunnion |
| Номинальный диаметр | NPS 1/2~NPS 8 |
| Рабочая температура | -46℃~220℃ |
| Рабочее давение | КЛАССИФИЦИРУЙТЕ 150~CLASS 600 |
| Материал | WCB, LCB, CF8, CF8M, etc. |
| Проектно-конструкторский стандарт | API 608, ISO 17292, BS 5351 |
| Структурная длина | ASME B16.10 |
| Соединяясь конец | ASME B16.5, ASME B16.25 |
| Стандарт теста | API 598, API 6D |
| Метод деятельности | Ручка, червь, блок мотор-привода, пневматическое тяговое устройств |
| Области применения | Вода, нефть и природный газ |
| Другие примечания 1 | Обеспечены, что предотвращает запирающее устройство misoperation клапана. |
| Другие примечания 2 | Дизайн структуры предохранения flyout стержня клапана, предотвратить аварию должную к flyout стержня клапана причиненному анормалным наддувом в камере |
| Другие примечания 3 | Огнеупорный и противостатический дизайн |
| Другие примечания 4 | дизайн патента |
ВЕРХНИЙ ШАРИКОВЫЙ КЛАПАН ВХОДА главным образом использован в трубопроводе и система и она индустрии имеют верхний вход и на линию функцию обслуживания.
Оно имеет много преимущества, как небольшое жидкое сопротивление, простая структура, небольшой том, облегченный, надежный saaling, удобство для эксплуатации и техническое обслуживание, открытое и близкая быстро, так же, как начала и закрывает гибко.
Цельное тело использовано для тела для того чтобы гарантировать достаточные прочность и ригидность под максимальным расценк рабочим давением. Внутренние части клапана быть осторожным конструированы и выбраны для обеспечения надежности под всеми видами эксплуатационного режима. Достаточные thckness стены допустимого предела и приспособление высокопрочных соединительных болтов удобны для maitenance и достаточночности клапана для того чтобы поддержать стресс от тубопровода.
Верхний вход
Своя большинств разница от общего шарикового клапана что свое обслуживание можно сделать на линии трубы и без спешиваться из линии трубы. Задняя структура места космоса принята для места и задняя часть стопорного устройства места косой угол для предотвращения накопления примеси от влияния заднего космоса места.
Низкий вращающий момент деятельности
Верхний шариковый клапан серии входа имеет шарик установленный trunnion, поверхность которого земная, отполированная и трудная обработанная сторона. Шарик и стержень интегрированы, сползая подшипник установлен на внешнюю скважину так, что радиус трением будет небольшой и вращающий момент деятельность очень низка.
Аварийное запечатывание
Составные отверстия впрыски конструированы и составные клапаны впрыски установлены на положения поддержки стержня/крышки и тела бортового клапана. Когда герметизировать стержня или места поврежден для того чтобы навести утечку, смесь можно использовать для того чтобы сделать во второй раз герметизирующ. Скрытый задерживающий клапан установлен в сторону каждого составного клапана впрыски для предотвращения смеси от вне пропускать должный к действию вещества передатчика. Верхняя часть составного клапана впрыски соединитель для быстрого соединения с составным оружием впрыски.
Надежное запечатывание
Запечатывание места сформировано компонентом стопорного устройства запечатывания и металла места. Поплавки стопорного устройства места осев и герметизировать низкого давления места клапана достигаются пре-давлением весны. К тому же, влияние поршеня места клапана конструировано разумно, которое осуществило высокое давление герметизируя давлением работая средства и осуществляет перехват стопорного устройства для того чтобы сформировать запечатывание тела. Кольцо графита расширения конструировано для того чтобы осуществить герметизировать под условием огня.
Block&bleed двойное (DBB)
Когда шарик полностью открытое или близкое положение, вещество передатчика в разбивочной полости тела может быть выпущено дренажом и приборы опорожнять. К тому же, сверх нагруженное давление в разбивочной полости клапана можно выпустить к концу низкого давления местом сброса собственной личности.
Дизайн противостатических и огня безопасный
Дизайн предохранения огня клапана соотвествует в стандарте API6FA/API607 и дизайн противостатического соответствует регулировкам в API6D и BS5351.
Стержень расширения
Для подземного установленного клапана, стержень можно удлинить и для удобства деятельности соответствуя составной клапан сопла и дренажа впрыски может быть расширенн к верхней части клапана.
Различные управляя типы
Верхняя пусковая площадка клапана конструированная согласно ISO 5211, который удобен для соединения и обмена различных водителей. Общие управляя типы ручны, электрически, пневматически и пневматически/гидравлически.
