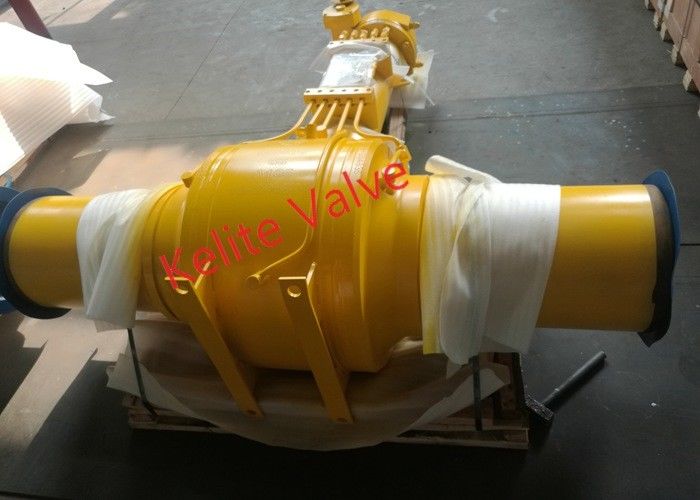

Стандарт API 6D полно сварил шариковый клапан с высоким герметизируя представлением
-
Выделить
Мягкий усаженный шариковый клапан
-
РазмерNPS 1/2 " ~56"
-
Оценка давленияКласс 150~2500, API 2000-15000
-
МатериалA105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# etc
-
Дизайн & изготовляя стандартAPI 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
Лицом к лицуASME B16.10, API 6D
-
Соединение концаASME B16.5, ASME B16.47, ASME B16.25
-
Тест и осмотрISO 5208, API 6D, API598
-
Метод деятельностиРуководство, шестерня червя, электрический силовой привод, пневматический привод
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Номер модели1/2» - 56", CL150-2500, API 2000-15000
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки30-80days
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Стандарт API 6D полно сварил шариковый клапан с высоким герметизируя представлением
API 6D полно сварил шариковый клапан 2" - 56" шариковый клапан CS CL150-2500 и SS
Технические параметры и характеристики:
| Характер продукции | Полностью сваривая шариковый клапан |
| Модель | Полностью сваривая шариковый клапан вковки trunion |
| Номинальный диаметр | NPS 2" ~NPS 56" |
| Рабочая температура | -593℃~220℃ (температура ассортимента услуг может поменять для различных материалов) |
| Рабочее давение | CL150-CL2500 |
| Материал | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc. |
| Проектно-конструкторский стандарт | API 6D, ASME B16.34 |
| Структурная длина | ASME B16.10 |
| Соединяясь end/td> | ASME B16.5, ASME B16.25 |
| Стандарт теста | API 598, API 6D, ISO 5208 |
| Метод деятельности | Ручка, червь, блок мотор-привода, пневматическое тяговое устройств |
| Области применения | Трубопроводы масла и природного газа, и городского газопровод |
| Другие примечания 1 | Место клапана врезано с гибким кольцом уплотнения для нул утечек уплотнения; место клапана обеспечено с поджатой весной которая приспособительна к изменению давления и температуры, поэтому утечка не подлежаща случиться. |
| Другие примечания 2 | Объединенный клапан со сваренным телом клапана, освобождает внешних утечки, etc. |
| Другие примечания 3 | Конструкция огня сопротивляясь все-сваренного шарикового клапана. Каждое положение утечки конструировано с гибкой упаковкой графита или графитом нержавеющей стали смешивая для того чтобы удовлетворять требования к огня сопротивляясь в случае огня. |
| Другие примечания 4 | Самая предварительная структура плиты поддержки и в стране и за рубежом принята для больших диаметров для увеличения срока службы и для уменьшения работая вращающего момента клапана. Таким образом, срок службы клапанов значительно расширен. |
| Другие примечания 5 | Непосредственн-похороненный все-сваренный шариковый клапан можно похоронить сразу, в необходимы который случай, никакой максимум и большая яма клапана, только небольшой мелкой яме нужно быть построенным на земле, поэтому стоимость строительства и проектируя время можно значительно сохранить. |
| Другие примечания 6 | Полная скважина клапана удобная для pigging, небольшого акустического омического сопротивления и высоких характеристик емкости подачи и хороших подачи |
| Другие примечания 7 | Шарик клапана может совершенно заключить место клапана когда все-сваренный шариковый клапан будет раскрыт, поэтому примеси в средстве не будут потоплены к месту клапана или пакуя поверхности тела клапана. Следовательно, тело клапана имеет такой же срок службы как трубопровод должный к его особенной конструкции. |
Формировать процесс машины
1. Обработка токарного станка CNC
2. Обработка подвергая механической обработке центра CNC высокой точности
3. Общая обработка токарного станка
4. Машина пробивает части продукта
5. Прессформа деформирования в холодном состоянии
6. Сваривая собрание
Были выполнены клапаны известны для изготовлять полностью сваренные шариковые клапаны в рынке Китая, мы сделали 56" CL600 полно сварили шариковые клапаны для рынка Ирана, особенный метод так, что послесварочная термическая обработка не будет необходима настолько мягкими уплотнениями не будет повреждена во время сваривая процесса для того чтобы убеждаться хорошая работа уплотнений.
Цельное тело, полное бурит/уменьшенная скважина, trunnion установило, сдвоенный блок и кровотечение, одиночное или двойное влияние поршеня, стержень анти--дуновения вне, противостатический прибор, огн-безопасное аттестованное к API-607/6FA/ISO 10497, весна - нагруженные места, впрыска sealant, место NACE MR-01-75, НЕЙЛОНА, DEVLON&PEEK вставки, конструированные и испытанные согласно ASME B16.34, BS5351, KS и API-6D.
Тип обслуживания:
• Стандартная температура: -29°C к 220°C/-20°F к 428°F
• Низкая температура: -46°C к 150°C/-50°F к 302°F
• Криогенная температура: -196°C к -593°C/-258°F к -620°F
• Подводный (мелкий & глубоководье)
• Подполье
• Высокая температура: Над 220°C/428°F
полностью сваривая шариковые клапаны конструируют характеристику:
- полностью сваренные шариковые клапаны использованы в трубопроводах, нагнетать и применениях станций обжатия, оффшорного, берегового, подводного и криогенных так же, как истирательных и высокотемпературных.
- Обширный класс ряда и давления размера доступен в разнообразие материалах включая углерод, сплав & нержавеющую сталь соответствующие для генерала к строгим условиям обслуживания.
- Полностью сваривая шариковые клапаны доступны со сдвоенным блоком & стравливающим независимым типа места.
- Одноплунжерное влияние (SPE) стандартная функция для колец места полностью сваривая шариковых клапанов.
На кольце места SPE: Давление действуя на стороне в верхней части потока кольца места производит силу которые нажимают место к шарику. Давление действуя на идущей дальше по потоку стороне кольца места производит силу которые вытягивают кольцо места далеко от шарика.
Любое избыточное давление которое может быть произведено тепловым расширением жидкости поглощенной в полости тела с шариком в полно закрытой позиции, автоматически будет discharged в линии на стороне низкого давления. - Двойное влияние поршеня (DPE) стандартная функция для колец места полностью сваривая шариковых клапанов & порекомендованных для сваренных клапанов тела. На кольце места DPE, и давление действуя на стороне в верхней части потока кольца места и давление действуя на стороне потока спуска кольца места, производят силу которая нажимает место к шарику. С этим типом кольца места, окончательное избыточное давление которое может быть произведено тепловым расширением жидкости поглощенной в полости тела с шариком в полно закрытой позиции, можно discharged при помощи внешнего прибора сброса безопасности. Двойное влияние поршеня дарует двойную герметизируя особенность, если кольцо в верхней части потока места повреждено, то вниз дар места потока герметизируя особенность клапана.
