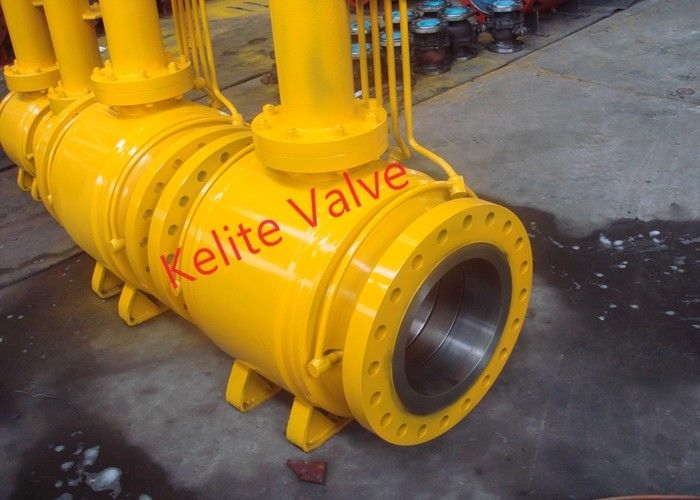

Промышленный полностью сваренный шариковый клапан, шариковый клапан безопасного дизайна огня цельный
-
Выделить
полностью сваренные шариковые клапаны тела
-
РазмерNPS 1/2 " ~56"
-
Оценка давленияКласс 150~2500, API 2000-15000
-
МатериалA105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# etc
-
Дизайн & изготовляя стандартAPI 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
Лицом к лицуASME B16.10, API 6D
-
Соединение концаASME B16.5, ASME B16.47, ASME B16.25
-
Тест и осмотрISO 5208, API 6D, API598
-
Метод деятельностиРуководство, шестерня червя, электрический силовой привод, пневматический привод
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Номер модели1/2» - 56", CL150-2500, API 2000-15000
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки15-60 дней
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Промышленный полностью сваренный шариковый клапан, шариковый клапан безопасного дизайна огня цельный
Полностью сваренный шариковый клапан 1/2» - 56" CL150-2500 куя материал, выдвинутый bonnet
Наша компания специалист в дизайне и продукции высококачественного клапана воды, и выросли, что будет одним из ведущих изготовителей для жидкой модулирующей лампы. Мы конструируем и изготовляем широкий диапазон жидкого клапана, как клапан регулирования скорости и направления движения, шариковый клапан trunnion, клапан уменьшения давления воды, роторный клапан воздушного шлюза, санитарная клапан-бабочка, гидравлический задерживающий клапан, клапан отпуска воздуха нечистот, etc. наше постоянн техническое нововведение совмещенное со строгими системами проверки качества позволял мы поставить высокую эффективность и выдающее значение в промышленных применениях.
Были выполнены наши клапаны известны для изготовлять полностью сваренные шариковые клапаны в рынке Китая, мы сделали 56" CL600 полно сварили шариковые клапаны для рынка Ирана, особенный метод так, что послесварочная термическая обработка не будет необходима настолько мягкими уплотнениями не будет повреждена во время сваривая процесса для того чтобы убеждаться хорошая работа уплотнений.
Цельное тело, полное бурит/уменьшенная скважина, trunnion установило, сдвоенный блок и кровотечение, одиночное или двойное влияние поршеня, стержень анти--дуновения вне, противостатический прибор, огн-безопасное аттестованное к API-607/6FA/ISO 10497, весна - нагруженные места, впрыска sealant, место NACE MR-01-75, НЕЙЛОНА, DEVLON&PEEK вставки, конструированные и испытанные согласно ASME B16.34, BS5351, KS и API-6D.
| НЕТ. | ИМЯ ЧАСТИ | МАТЕРИАЛЫ | |
|---|---|---|---|
| 1 | Тело | A350 LF2 | A182 F316 |
| 2 | Шарик | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
| 3 | Переходник | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Стержень | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
| 5 | Кольцо места | A350 LF2+ENP | 316 SS, 410 SS |
| 6 | Вставка места | Devlon, нейлон, ВЗГЛЯД УКРАДКОЙ, RTFE | |
| 7 | Колцеобразное уплотнение места (2) | Низкотемпературный AED HNBR /Viton | |
| 8 | Уплотнение места | Графит | |
| 9 | Железа | A350 LF2 | 316 SS, 410 SS |
| 10 | Кольцо железы | A350 LF2 | 316 SS, 410 SS |
| 11 | Установленное плато | A350 LF2 | 316 SS, 410 SS |
| 12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
| 13 | Подшипник со сферическими вкладышами (2) | PTFE, сталь углерода | PTFE, 316 SS |
| 14 | Шайба тяги | PTFE, сталь углерода | PTFE, 316 SS |
| 15 | Колцеобразное уплотнение железы (2) | Низкотемпературный AED HNBR /Viton | |
| 16 | Колцеобразное уплотнение стержня (2) | Низкотемпературный AED HNBR /Viton | |
| 17 | Набивка железы | Графит | |
| 18 | Колцеобразное уплотнение переходника (2) | Низкотемпературный AED HNBR /Viton | |
| 19 | Набивка переходника | Графит | |
| 20 | Набивка установленного плато | Graphoil | |
| 21 | Стержень Bolt* | A320 L7M | A193 B8 |
| 22 | Наговор Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Противостатическая весна | Inconel X-750 | |
| 25 | Весна места | Inconel X-750 | |
| 26 | Контрольный штифт | Сталь углерода | Нержавеющая сталь |
| 27 | Штуцер тавота | Сталь углерода | 316 SS |
| 28 | Смажьте штуцер, BGH | Сталь углерода | 316 SS |
| 29 | Шаровой вентиль | Нержавеющая сталь | |
| 30 | Штепсельная вилка NPT | Сталь углерода | 316 SS |
| 31 | Штуцер сброса | Сталь углерода | 316 SS |
| 32 | Ключ стержня | Сталь углерода | Нержавеющая сталь |
| 33 | Нога Plate* | Сталь углерода | Нержавеющая сталь |
| 34 | Подъем Plate* | Сталь углерода | Нержавеющая сталь |
| 35 | Контрольный штифт тела | Сталь углерода | Нержавеющая сталь |
| 36 | Оператор шестерни | Дуктильный утюг, шестерня червя углерода стальная | |
| 37 | Маховичок | Сталь углерода, дуктильный утюг | |
| 38 | Набивка Trunnion | Графит | |
| 39 | Колцеобразное уплотнение Trunnion (2) | Низкотемпературный AED HNBR/Viton | |
Технические параметры и характеристики:
| Характер продукции | Полностью сваривая шариковый клапан |
| Модель | Полностью сваривая шариковый клапан вковки trunion |
| Номинальный диаметр | NPS 2" ~NPS 56" |
| Рабочая температура | -593℃~220℃ (температура ассортимента услуг может поменять для различных материалов) |
| Рабочее давение | CL150-CL2500 |
| Материал | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc. |
| Проектно-конструкторский стандарт | API 6D, ASME B16.34 |
| Структурная длина | ASME B16.10 |
| Соединяясь end/td> | ASME B16.5, ASME B16.25 |
| Стандарт теста | API 598, API 6D, ISO 5208 |
| Метод деятельности | Ручка, червь, блок мотор-привода, пневматическое тяговое устройств |
| Области применения | Трубопроводы масла и природного газа, и городского газопровод |
| Другие примечания 1 | Место клапана врезано с гибким кольцом уплотнения для нул утечек уплотнения; место клапана обеспечено с поджатой весной которая приспособительна к изменению давления и температуры, поэтому утечка не подлежаща случиться. |
| Другие примечания 2 | Объединенный клапан со сваренным телом клапана, освобождает внешних утечки, etc. |
| Другие примечания 3 | Конструкция огня сопротивляясь все-сваренного шарикового клапана. Каждое положение утечки конструировано с гибкой упаковкой графита или графитом нержавеющей стали смешивая для того чтобы удовлетворять требования к огня сопротивляясь в случае огня. |
| Другие примечания 4 | Самая предварительная структура плиты поддержки и в стране и за рубежом принята для больших диаметров для увеличения срока службы и для уменьшения работая вращающего момента клапана. Таким образом, срок службы клапанов значительно расширен. |
| Другие примечания 5 | Непосредственн-похороненный все-сваренный шариковый клапан можно похоронить сразу, в необходимы который случай, никакой максимум и большая яма клапана, только небольшой мелкой яме нужно быть построенным на земле, поэтому стоимость строительства и проектируя время можно значительно сохранить. |
| Другие примечания 6 | Полная скважина клапана удобная для pigging, небольшого акустического омического сопротивления и высоких характеристик емкости подачи и хороших подачи |
| Другие примечания 7 | Шарик клапана может совершенно заключить место клапана когда все-сваренный шариковый клапан будет раскрыт, поэтому примеси в средстве не будут потоплены к месту клапана или пакуя поверхности тела клапана. Следовательно, тело клапана имеет такой же срок службы как трубопровод должный к его особенной конструкции. |
