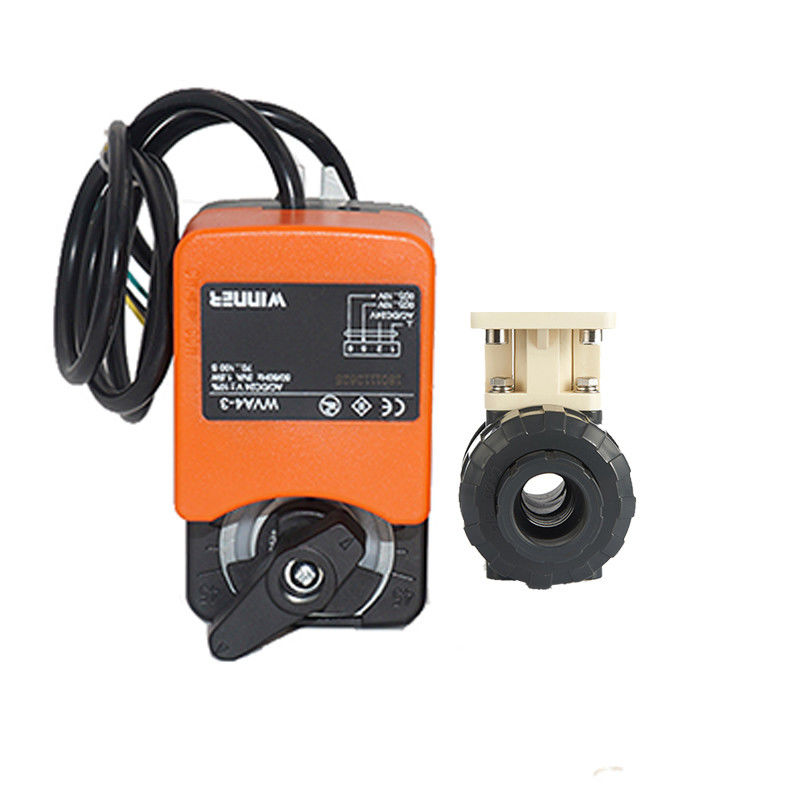

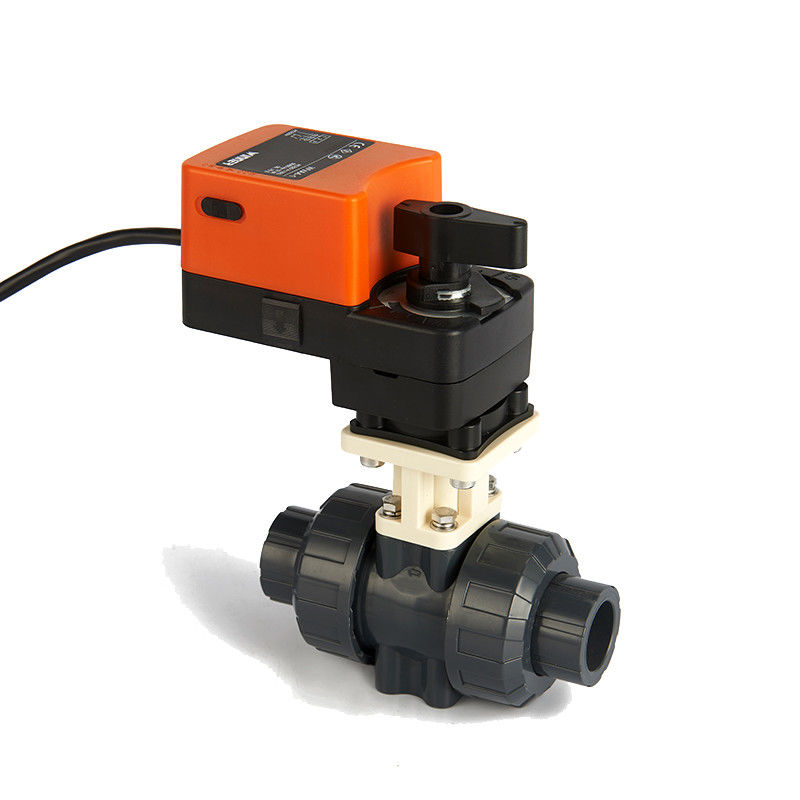

Электрический клапан регулирования потока воды, шариковый клапан пропорционального контроля пластиковый
-
Выделить
электрически управляемый клапан
-
Brand nameBoquit
-
СилаЭлектрический
-
Контролируйте типПропорциональное 0-10V
-
Напряжение тока24VAC/DC+/-15%
-
Защитите рядIP54
-
СертификацияCE
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияCE
-
Номер моделиWVA4-304+WUPBV215
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки15-60 дней
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Электрический клапан регулирования потока воды, шариковый клапан пропорционального контроля пластиковый
Привод
WVA4-3… 24VAC/DC±15%, пропорциональный (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Вращающий момент выхода | 4N.m, 6N.m, 10N.m | |
| Угол вращения | 90° | |
| Защитите ряд | IP54 | |
| Система защиты перегрузки ручной ручки автоматическая | ||
|
Черный провод и коричневый провод провод силы. Желтый провод признавает сигнал управления 0-10V контролировать клапан открытоуголый |
||
|
Сигнал управления входного сигнала 0-10VDC Характеристика подачи: равный ряд подачи процента: 0%-100% |
| РАЗМЕР |
DN15 1/2» |
DN20 3/4" |
DN25 1" |
DN32 1-1/4» |
DN40 1-1/2» |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| НЕТ. | Часть | Материал | QTY | |
| 1 | Тело | U-PVC, C-PVC, PP | 1 | |
| 2 | Шарик | U-PVC, C-PVC, PP | 1 | |
| 3 | Колцеобразное уплотнение несущей | EPDM, FPM | 1 | |
| 4 | Несущая уплотнения | U-PVC, C-PVC, PP | 1 | |
| 5 | Соединение | U-PVC, C-PVC, PP | 2 | |
| 6 | Соединитель конца | U-PVC, C-PVC, PP | 2 | |
| 7 | Место уплотнения | PTFE | 2 | |
| 8 | Уплотнение гасителя | EPDM, FPM | 2 | |
| 9 | Колцеобразное уплотнение Connestor конца | EPDM, FPM | 2 | |
| 10 | Колцеобразное уплотнение стержня | EPDM, FPM | 2 | |
| 11 | Стержень | U-PVC, C-PVC, PP | 1 | |
| 14 | Устанавливать струбцину | PVC-M, SUS304 | 1 | |
| 15 | Привод соединяя Буша | PVC-M, SUS304 | 1 | |
| 16 | Болт | SUS 304 | 4 |
Характер продукции
шариковый клапан контроля состоит из шарикового клапана роторного привода серии WAV4-… и серии WCBS… /WCBS…. Равная характеристика подачи процента гарантирует представления клапана стабильности. Шариковые клапаны контроля широко использованы в системе HVAC, системе отопления, оборудовании водоочистки, и управлении воды идущем в промышленной автоматизации, как: AHU, блок плоти воздушно-регулируя, блок управления перепада давления и теплообменный аппарат для регулировки подачи и включено-выключено контроля.
Технический параметр
Средство: холодная/горячая вода, с гликолем 50%
Температура средства: 2°C… 90°C
Давление Adissable: 2.0Mpa
Расклассифицированное давление: PN20
Длина кабеля: 0.5m или 1.5m
Температура окружающей среды: - 20~65 Градус цельсия
Защитите ряд: IP54/IP55
Пакет включает:
шариковый клапан 1x
мотор привода 1x
руководство по эксплуатации 1x
Применение
1. Система HVAC
система очистки 2.Water
3. Система отопления
4. Промышленные оборудования
5. Химический процесс
6. Аграрный полив
7. Замена клапана соленоида, особенно когда соленоид не сможет работать надежно. Его можно установить на любые угол и направление, и может работать во влажных условиях.
8. Постоянный посетитель моча цветки, приурочивая humidification, сток компрессора воздуха на регулярном времени.
