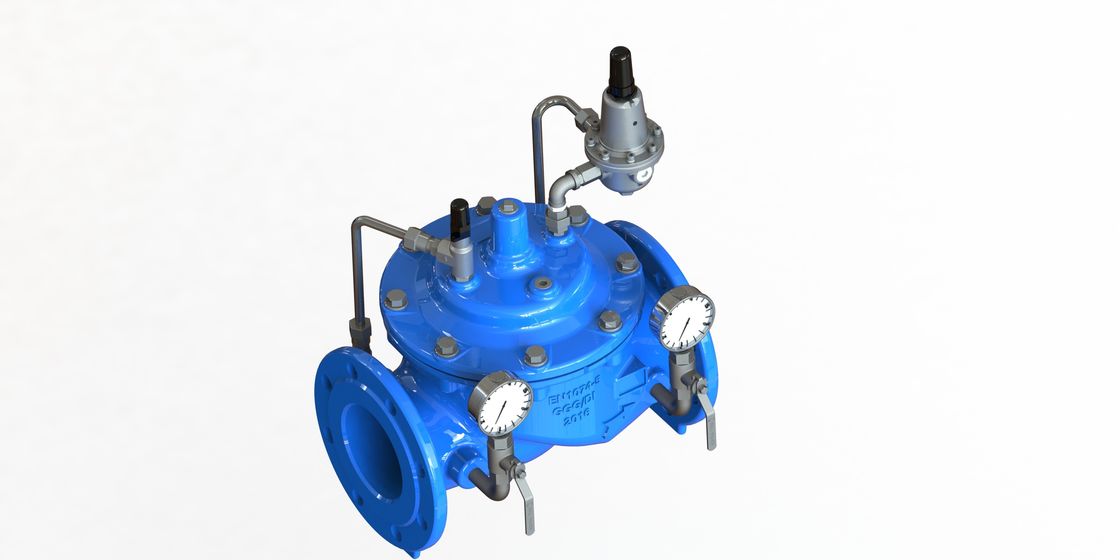

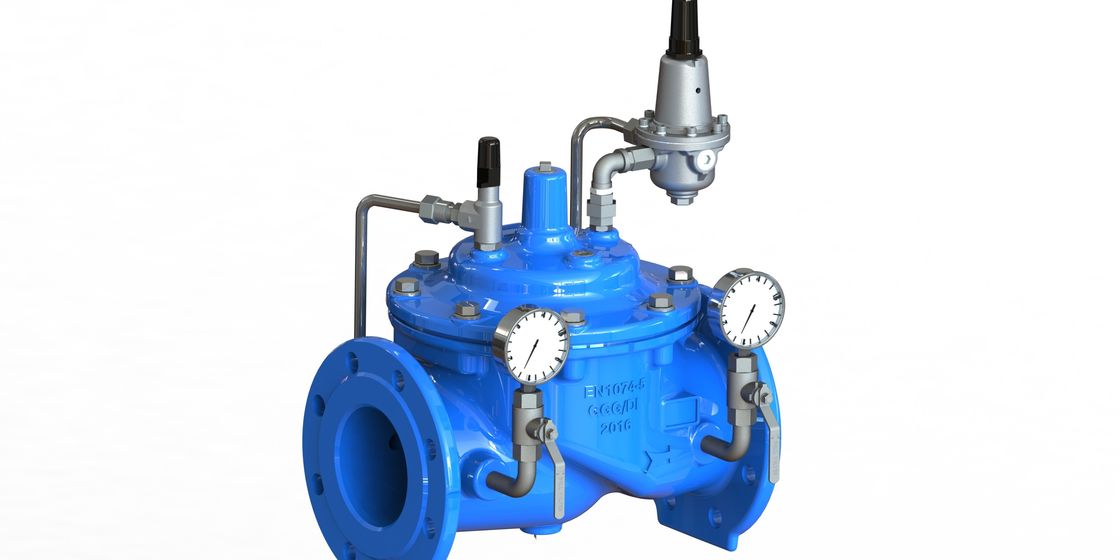

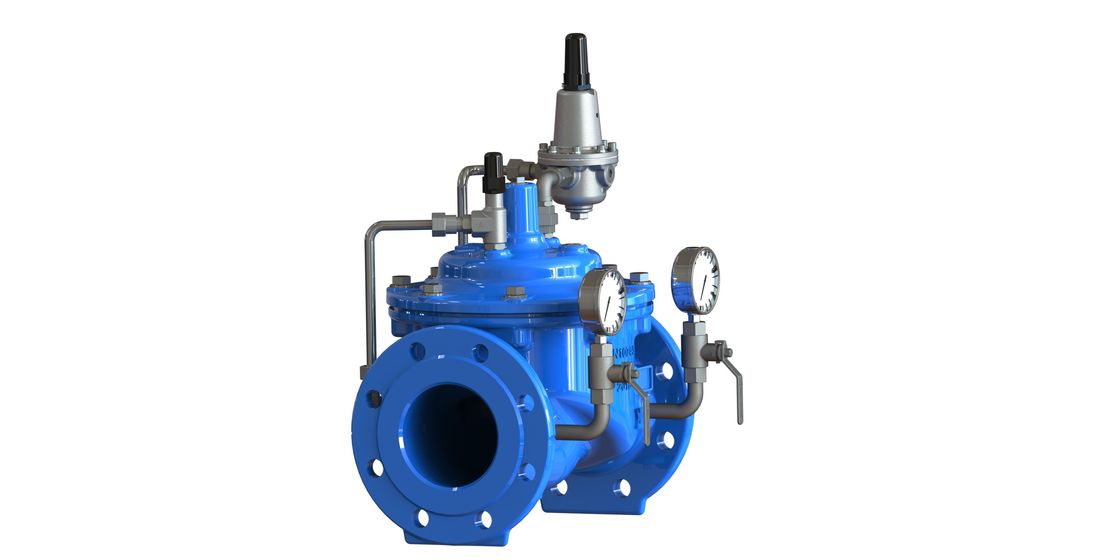

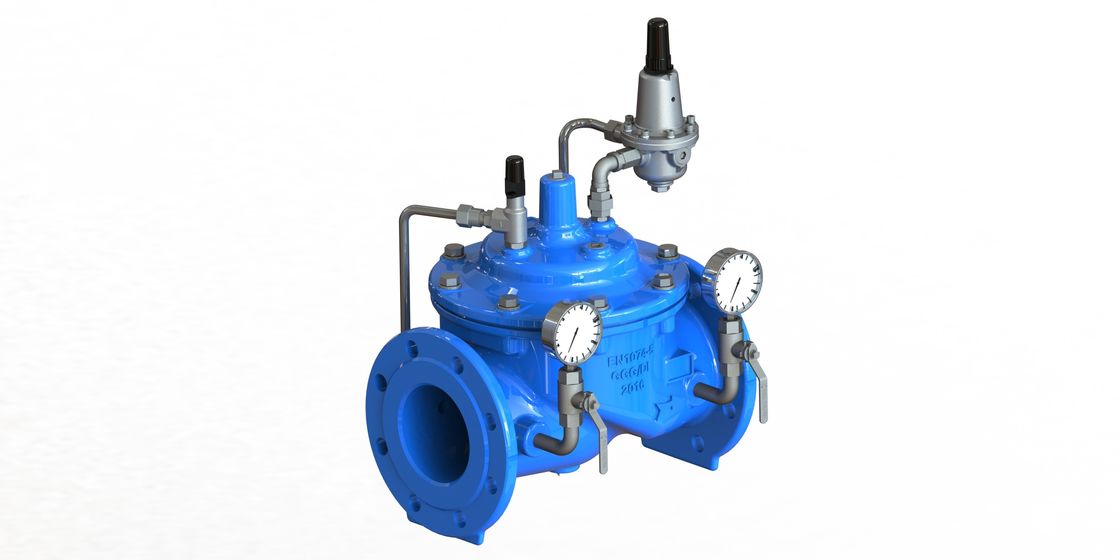

Анти- клапан сброса давления воды дизайна кавитации с пилотом нержавеющей стали 304
-
Выделить
Регулируемый клапан уменьшения давления
-
МатериалДуктильный утюг ГДЖС500-7
-
Пилотный материалss304
-
трубопроводss304
-
ПокрытиеЭпоксидная смола
-
ДиафрагмаПодкрепление нейлона с ЭПДМ
-
РезиновыйEPDM
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияEN1074-5
-
Номер моделиА200
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки15-60 дней
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Анти- клапан сброса давления воды дизайна кавитации с пилотом нержавеющей стали 304
ЭПОКСИДНАЯ СМОЛА дизайна кавитации клапана уменьшения давления A200 анти- покрыла пилота клапана SS304 дуктильного утюга главного
A200 клапан уменьшения давления который состоит из
1. Главный клапан
2. Плюс уменьшая pilot-P200
3. Уменьшите более высокое входное давление к стабилизированному давлению выхода
4. Независимо от изменения входного давления или изменения подачи выхода.
6. Когда идущее дальше по потоку давление превысит установку, пилот и главный клапан закроют
7. V-порт как аксессуар. Уменьшенный пробурите как вариант.
Поверхностное покрытие
Мы предлагаем следующие процессы для выбора:
1. Механический полировать (MP) для того чтобы улучшить яркость (лоск, штейн)
2. Кисловочная чистка для Анти--корозии
3. Блеск электролиза (EP) для того чтобы улучшить поверхностную гладкость
4. Изготовленный на заказ процесс: Обработка светлой закалки исключить strees для того чтобы улучшить твердость
Поля обслуживания:
Для системы водообеспечения, оросительная система.
Технические данные:
| Размер | DN50-DN800 |
| Работая температура | - 10 c C- 80 |
| Фланец | AISI B16.1 или PN16 |
| Средства массовой информации подачи | Чистая вода |
Советуйте с фабрикой для других применений
IP68 для сопротивления воды
Исполните с EN 1074-5 BS, ISO 5208, EN 12266-1 BS, EN 558-1 BS
Материалы и размер
DN50-DN350
| Никакой | Описание | Материал | Стандарт |
| 1 | Тело | Дуктильный утюг | GJS500-7 |
| 2 | Место | Нержавеющая сталь | ANSI 304/316 |
| 3 | Колцеобразное уплотнение | Резиновый | NBR |
| 4 | Колцеобразное уплотнение | Резиновый | NBR |
| 5 | Болт | Нержавеющая сталь | A2/A4 |
| 6 | Шайба | Нержавеющая сталь | A2/A4 |
| 7 | Bonnet | Дуктильный утюг | GJS500-7 |
| 8 | Буш | Бронзовый | C61900 |
| 9 | Весна | Нержавеющая сталь | ANSI 304/316 |
| 10 | Конопатить гайку | Нержавеющая сталь | A4 |
| 11 | Diaphagm | Нейлон усилил резиновое | Ткань EPDM+Nylon |
| 12 | Фиксируя держатель | Дуктильный утюг | GJS500-7 |
| 13 | Держатель диска | Дуктильный утюг | GJS500-7 |
| 14 | Уплотнение | Резиновый | EPDM |
| 15 | Стопорное устройство места | Нержавеющая сталь | ANSI 304/316 |
| 16 | Стержень | Нержавеющая сталь | ANSI 304/316 |
| 17 | Штепсельная вилка | Нержавеющая сталь | ANSI 304/316 |
| 18 | Винт | Нержавеющая сталь | A2/A4 |
| 19 | Штепсельная вилка | Нержавеющая сталь | A2/A4 |
| 20 | Wsher | Нержавеющая сталь | A2/A4 |
| Блок размера: MM | |||||||||||||||
| DN | Модельный код | L | φD | Φk | H | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| *125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
| *350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| Примечание | 1.DN125 DN350 используют такое же internel как DN100 DN300 | ||||||||||||||
| Материал фабрики 2.A1SI 304 стандартный. Советуйте с фабрикой для AISI 316material | |||||||||||||||
DN400-DN800
| Нет. | Описание | Материал | Стандарт |
| 1 | Тело | Дуктильный утюг | GJS500-7 |
| 2 | Место | Нержавеющая сталь | ANSI 304/316 |
| 3 | Винт | Нержавеющая сталь | A2/A4 |
| 4 | Винт | Нержавеющая сталь | A2/A4 |
| 5 | Винт | Нержавеющая сталь | A2/A4 |
| 6 | Весна | Нержавеющая сталь | ANSI 304/316 |
| 7 | Bonnet | Дуктильный утюг | GJS500-7 |
| 8 | Буш | Бронзовый | C61900 |
| 9 | Колцеобразное уплотнение | Резиновый | NBR |
| 10 | Шайба починки | Бронзовый | C61900 |
| 11 | Diaphagm | Нейлон усилил резиновое | Ткань EPDM+Nylon |
| 12 | Болты глаза | Сталь углерода | 1040 |
| 13 | Держатель починки | Дуктильный утюг | GJS500-7 |
| 14 | Держатель диска | Дуктильный утюг | GJS500-7 |
| 15 | Уплотнение | Резиновый | EPDM |
| 16 | Стопорное устройство уплотнения | Дуктильный утюг | GJS500-7 |
| 17 | Стержень | Нержавеющая сталь | ANSI 304/316 |
| 18 | Штепсельная вилка | Нержавеющая сталь | ANSI 304/316 |
| 19 | Колцеобразное уплотнение | Резиновый | NBR |
| 20 | Крышка | Дуктильный утюг | GJS500-7 |
| 21 | Штепсельная вилка | Нержавеющая сталь | ANSI 304/316 |
| 22 | Винт | Нержавеющая сталь | A2/A4 |
| 23 | Колцеобразное уплотнение | Резиновый | NBR |
| 24 | Винт | Нержавеющая сталь | A2/A4 |
| Блок размера: MM | |||||||||||||||
| DN | Модельный код | L | H | φD | Φk | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| *450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| *700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| Примечание | 1.DN450 DN700 используют такое же internel как DN400 DN600 | ||||||||||||||
| Материал фабрики 2.A1SI 304 стандартный. Советуйте с фабрикой для AISI 316material | |||||||||||||||
