клапан регулятора воды

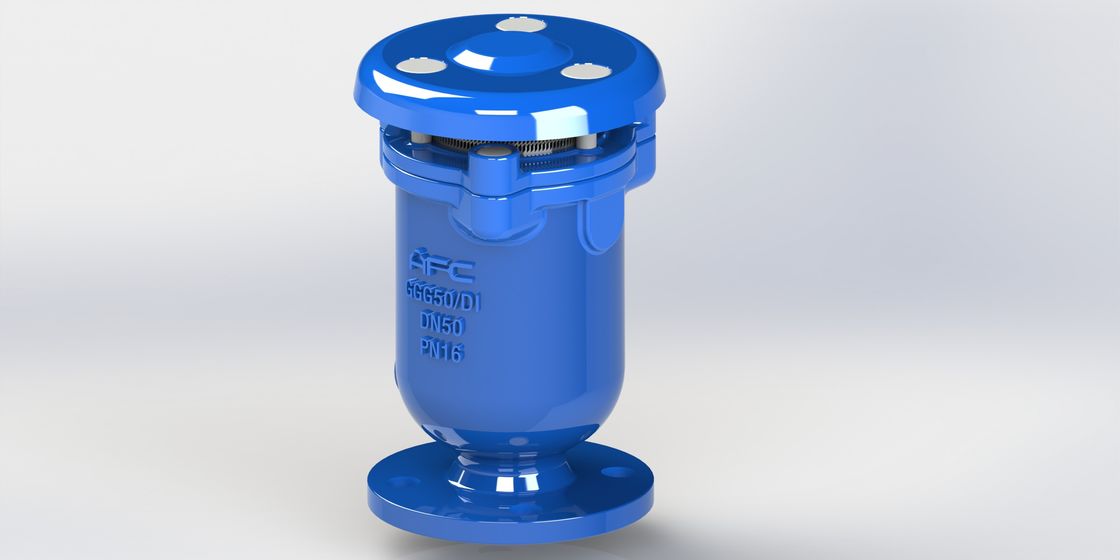

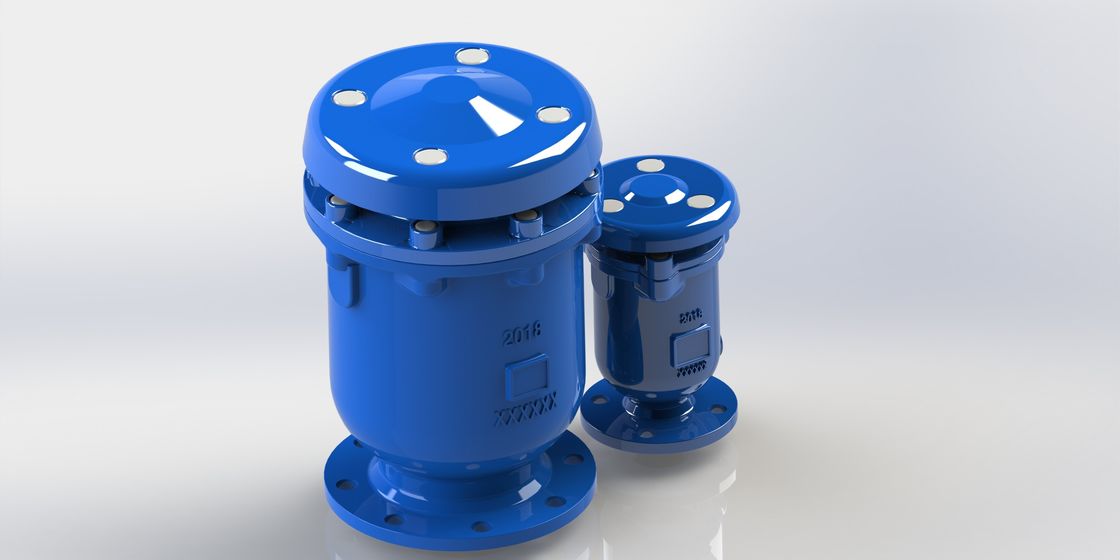

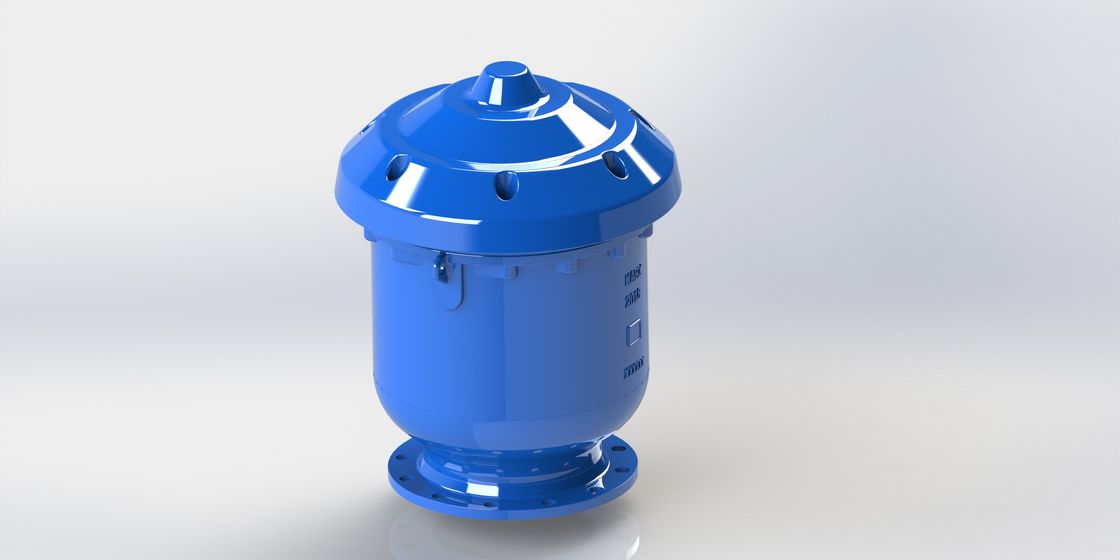

Внутренний клапан отпуска воздуха функции тройки Comnination частей SS304



Формировать процесс машины



1. Обработка токарного станка CNC

2. Обработка подвергая механической обработке центра CNC высокой точности

3. Общая обработка токарного станка

4. Машина пробивает части продукта

5. Прессформа деформирования в холодном состоянии

6. Сваривая собрание



Технические данные:

Ряд размера: DN 25-300MM
Оценки давления: 1.0Mpa, 1.6Mpa (поток)
1.0Mpa, 1.6Mp, Mpa 2,5 (фланец)
Работая температура: -10°-80°C.
Средства массовой информации подачи: чистая вода



Особенности:

. Предварительный дизайн с простым механизмом, сильным поплавком, который нужно предотвратить треснуть во время закрытия неожиданного hammer& воды быстрого.
. Механизм Aerokinetic для того чтобы сопротивляться дуновению закрытому под более высокой скоростью воздуха даже до звуковой скорости воздуха.
. Отсутствие оружия или рычаги, который нужно предотвратить вибрировать, гнущ, сразу закрытие овса fl.
. Ровное снаружи клетки поплавка, держит поплавок двинуть в определенном ведущем брусе.
. Нижний резиновый буфер для предохранения столкновения, и сток легкий со свойственными отверстиями вокруг клетки во время вакуума.
. Внешний stanless стальной экран будет вариантом для безопасности и предотвратит насекомых или птиц внутри.
. Полно эпоксидная смола покрыла внутренность и снаружи для долгосрочных обслуживаний.
. Изготовляя стандарт встречает BS EN1074-4, AWWA C512
. Сверлить и размер фланца встречают фланец EN 1092 BS и EN 558 и ANSI BS.

Поля обслуживания:

Для системы водообеспечения, пожаротушение, оросительная система.


Таблица выбора размера:



Ряд расхода потока воды Макс CMH	760	1360	4160	8500	19100	33400	76300
Основной размер трубопровода mm	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Размер входа KARX mm	25	50	80	100	150	200	300
скважина выхода mm	50	75	95	130	170	230	330
небольшой размер отверстия mm	1,6	1,6	2	2,5	3	4	4





Материальный список:



KARS (тип DN25-DN50 потока)



Нет.	Имя части	Материал	Стандарт
1	Тело	Дуктильный утюг	EN GJS500-7
2	Поплавок	Нержавеющая сталь	ANSI304
3	Герметизируя дуга	Нержавеющая сталь	ANSI304
4	Болт с шестигранной головкой	Нержавеющая сталь стали углерода	Цинк Coated/AISI304
5	Крышка	Сталь углерода	Покрытая эпоксидная смола
6	Экран	Нержавеющая сталь	ANSI304
7	Буфер	Резиновый	NBR/EPDM
8	Бочонок проводника	Нержавеющая сталь	ANSI304
9	Место Nozzel	Резиновый	NBR/EPDM
10	Место	Резиновый	NBR/EPDM
11	Колцеобразное уплотнение	Резиновый	NBR/EPDM
12	Bonnet	Дуктильный утюг	EN GJS500-7
13	Штендер	Алюминиевый	Реклама
14	Болт с шестигранной головкой	Нержавеющая сталь стали углерода	Цинк Coated/AISI304
15	Шайба	Нержавеющая сталь	ANSI304
16	Небольшое сопло	Нержавеющая сталь	ANSI304





KARX (тип DN50-DN300 фланца)



Нет.	Имя части	Материал	Стандарт
1	Тело	Дуктильный утюг	EN GJS500-7
2	Поплавок	Нержавеющая сталь	ANSI304
3	Герметизируя дуга	Нержавеющая сталь	ANSI304
4	В болте с шестигранной головкой	Нержавеющая сталь стали углерода	G.I/AISI304
5	Bonnet	Дуктильный утюг	EN GJS500-7
6	Крышка	Сталь углерода	ANSI304
7	Экран	Нержавеющая сталь	ANSI304
8	Болт с шестигранной головкой	Нержавеющая сталь стали углерода	G.I/AISI304
9	Шайба	Нержавеющая сталь	ANSI304
10	Штендер	Алюминиевый	Реклама
11	Колцеобразное уплотнение	Резиновый	NBR/EPDM
12	Место	Резиновый	NBR/EPDM
13	Место Nozzel	Резиновый	NBR/EPDM
14	Бочонок проводника	Нержавеющая сталь	ANSI304
15	Буфер	Резиновый	NBR/EPDM
16	Небольшое сопло	Нержавеющая сталь	ANSI304







Размер:



KARS (тип DN25-DN50 потока)







KARX (тип DN50-DN300 фланца)







Характеристика воздушных потоков



Большой выматываться воздуха



Забор воздуха





Небольшое суфлирование воздуха
