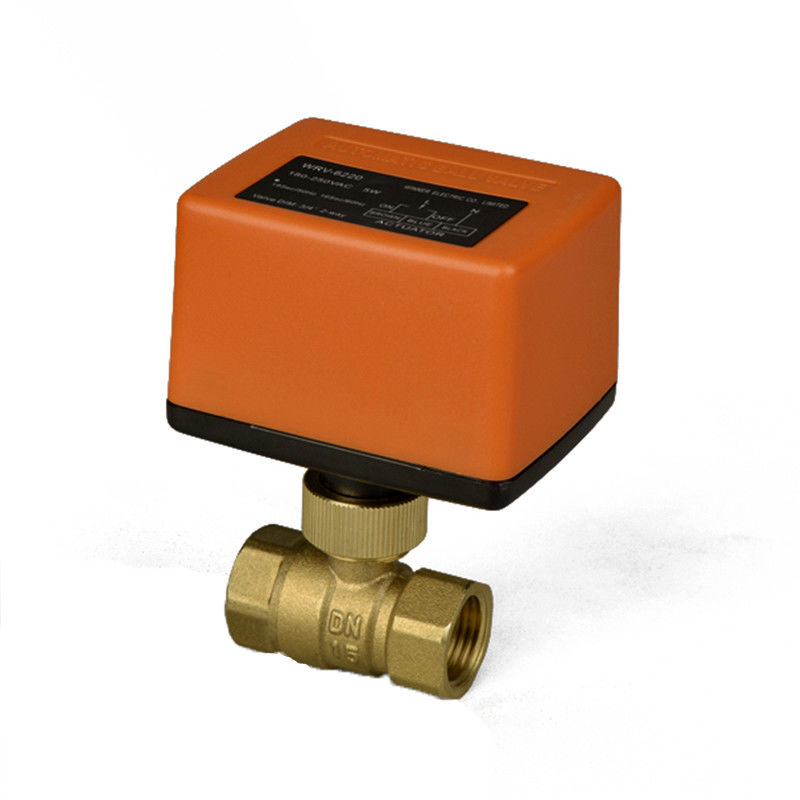

Двухсторонний электрический клапан регулирования потока DN25 воды для системы отопления
-
Выделить
электрически управляемый клапан
-
СертификатКЭ, РоХС
-
Использованный дляHVACR, солнечная энергия, водоочистка
-
Гарантия18 сумеречниц
-
Время жизниБольше чем 5 лет
-
Атрибутклапан регулирования потока воды для нагревателя воды системы отопления солнечного
-
ПрименениеСистема отопления
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеOEM
-
СертификацияCE
-
Документ
-
Количество мин заказа1
-
Ценаnegotiable
-
Упаковывая деталислучаи переклейки
-
Время доставки15-60 дней
-
Условия оплатыL/C, T/T
-
Поставка способностиоснованный заказанн
Двухсторонний электрический клапан регулирования потока DN25 воды для системы отопления
Двухсторонний электрический клапан регулирования потока DN25 воды для клапана солнечного нагревателя воды системы отопления смешивая
Как мы контролируем качество подвергать механической обработке
1. Высокоточный токарный станок CNC обрабатывая части.
2. Предварительные филировальные машины
3. Осмотр UT для обеспечения сваривая качества
4. Полировать сварки
5. Осмотр возникновения 100% & размера онлайн (толщина, округлость, etc.)
6. Формировать размера & возникновения
Технические данные

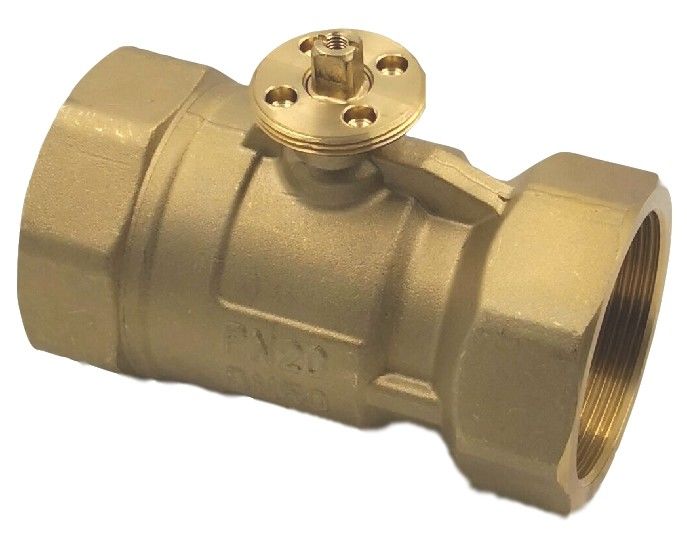

Тело клапана:
Средство: холодная/горячая вода, с гликолем 50%
Температура средства: 2°C… 90°C
Расклассифицированное давление: PN16
Соединитель трубы: внутренний поток
Окружающий temp. ряд: −5… +60°C; 0… 90%RH
Размер: 1/2' „, 3/4" „и 1" „тип клапана: двухсторонний
Описание
Шариковый клапан моторизованный победителем состоит из включено-выключено типа или типа привода 3 пунктов исерии w6BV… шариковый клапан, которое имеют компактную текстуру, стабилизированную деятельность, превосходную емкость перебоя воды, большой расход потока воды, нул блоков грязи и низкого вращающий момент. Победитель моторизовал шариковые клапаны широко использован в системе HVAC, системе отопления, системе водоочистки и некотором промышленном оборудовании.
Применение
Система HVAC, система отопления, система водоочистки, промышленное оборудование
Режим работы
Шариковый клапан моторизованный победителем мотор-работается типом WRA-5320, и приводом WRA-5320A. Привод проконтролирован модуляцией 3 пунктов системы управления включено-выключено или и двигает шарик клапана, к открытой вакансии продиктованного сигналом управления.
Материал
Тело клапана: выкованная латунь, Hpb59-1
Уплотнение: шарик: EPDM+PTFE
Шарик: покройте хромом покрытый латунный стержень: Колцеобразные уплотнения EPDM
|
Модель нет. |
|
Внутренний Dia. |
Дюйм |
Kvs (m3/h) |
Pvmax (KPa) |
Ps (KPa) |
|
W6BV215 |
двухсторонний |
12mm |
1/2» |
8,6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4" |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1" |
26 |
600 |
900 |
Привод
WRA-5320 AC230, 50/60Hz, 3-point
WRA-5320A AC230, 50/60Hz, включено-выключено
Вращающий момент выхода: 2.5N.m
Угол вращения: 90°
Защитите ряд: IP54
Включено-выключено время: 19S/50Hz; 15S/50Hz
Функция (3-point или включено-выключено тип)
Привод проконтролирован модулируя включено-выключено сигналом управления, используя однонаправленный одновременного привод редуктора скорости мотора и шестерни зафиксировать и запереть.

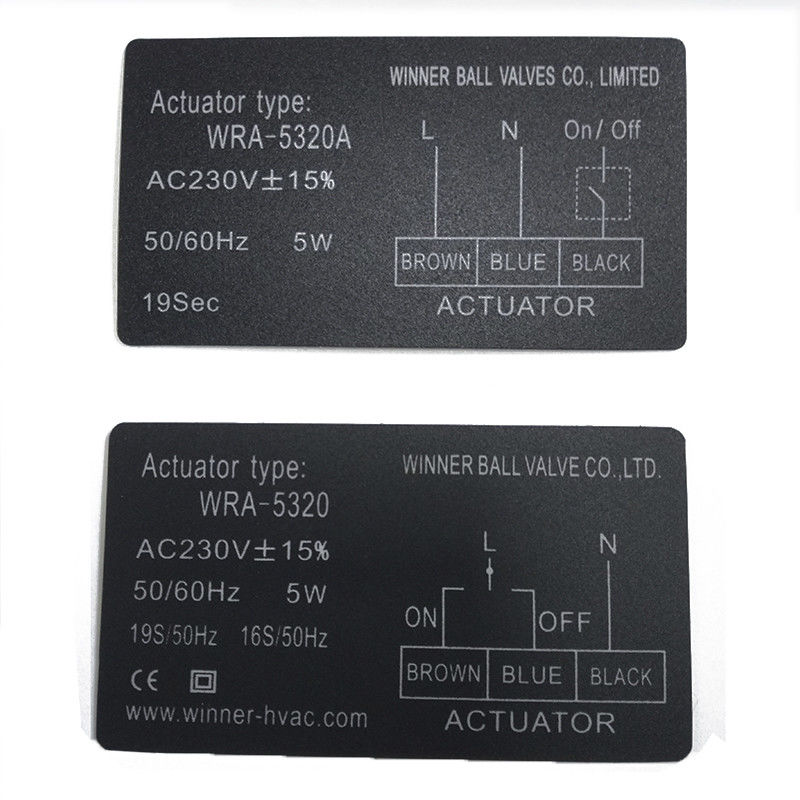

Тип WRA-5320 3-point
Голубой провод сила дальше Закрытый клапан
Провод Брауна сила дальше Клапан открытый
Голубой или коричневый провод выключение Клапан держит настоящее положение
Черный провод соединен с нулевым проводом. Также смогите быть использовано как включено-выключено тип.
Тип WRA-5320A включено-выключено
Черный провод контрольный провод.
Сила дальше: клапан открытый, выключение: конец клапана
Провод Брауна соединен с проводом силы.
Голубой провод соединен с com.
Только смогите быть использовано как включено-выключено тип.
|
Модель нет. |
Напряжение тока деятельности |
Тип привода |
Вращающий момент выхода |
Потребление |
Включено-выключено время |
Тело клапана |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3-point или включено-выключено |
2.5N.m |
6W |
50Hz: 19S 60Hz: 15S |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
Включено-выключено |
Установка:
IInsert стержень клапана ко дну привода, и штыря вставки 2, устроенного во дне привода к отверстию клапана устанавливая. После этого винт вниз с латунной гайки крышки
