Описание

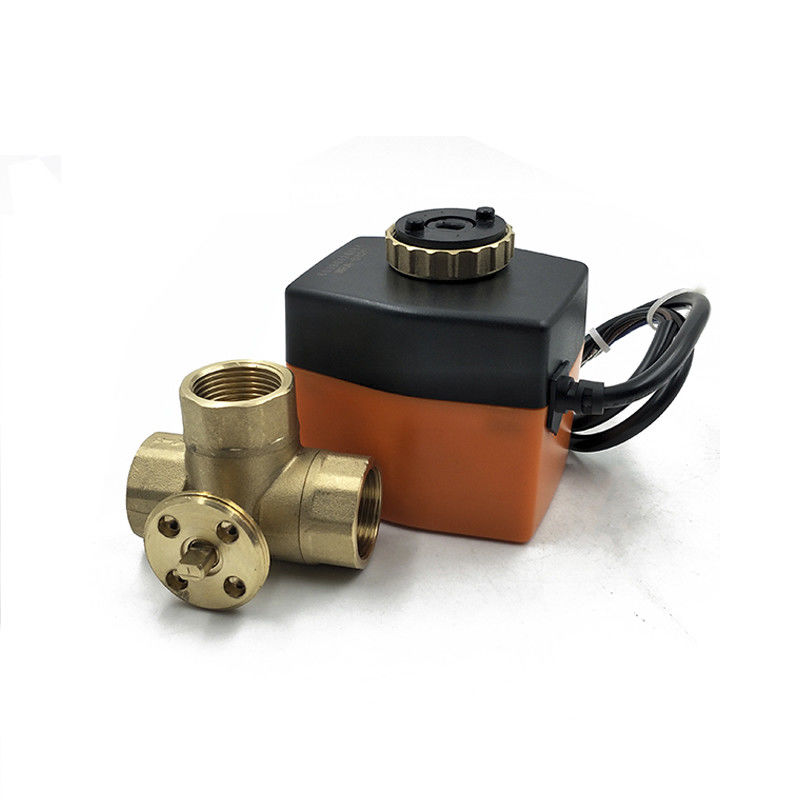

DC моторизовал шариковый клапан состоит из включено-выключено типа или типа привода 3 пунктов и серии W8BV… шариковый клапан, который имеет компактную текстуру, стабилизированную деятельность, превосходную емкость перебоя воды, большой расход потока воды, нул блоков грязи и низкого вращающий момент. DC моторизовал шариковые клапаны широко использован в системе HVAC, системе отопления, системе водоочистки и некотором промышленном оборудовании.
Функция (3-point или включено-выключено тип)
Привод проконтролирован модуляцией 3 пунктов сигнала управления включено-выключено или, используя реверзибельный одновременного привод редуктора скорости мотора и шестерни зафиксировать и запереть.
WRA-42… тип 3 пунктов
Провод Брауна клапан силы дальше открытый
Черный провод конец клапана силы дальше
Браун или черный провод клапан выключения держать настоящее положение
Голубой провод соединен с нулевым проводом.
Также смогите быть использовано как включено-выключено тип.
WRA-42… включено-выключено тип
Голубой провод контрольный провод. Сила дальше: клапан открытый, выключение: конец клапана
Черный провод соединен с com.
Провод Брауна соединен с проводом силы.
Только смогите быть использовано как включено-выключено тип.
| Модель нет. | Напряжение тока деятельности | Тип привода | Вращающий момент выхода | Потребление | Включено-выключено время | Тело клапана |
| WRA-4224 | DC24V | 3-point или включено-выключено | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | Включено-выключено |
Применение
Система HVAC, система отопления, система водоочистки, промышленное оборудование.
Режим работы
Победитель DC моторизовал шариковый клапан мотор-работается типом WRA-42…, и WRA-42… привод. Привод проконтролирован модуляцией 3 пунктов системы управления включено-выключено или и двигает шарик клапана, к открытой вакансии продиктованного сигналом управления.
Технические данные
Тело клапана:
Средство: холодная/горячая вода, с температурой гликоля 50% средства: °C 2°C… 90
Расклассифицированное давление: Соединитель трубы PN20: внутренний поток
Окружающий temp. ряд: -20… +70°C; 0… размеров 95%RH: 1/2' „, 3/4" „и 1" „тип клапана: двухсторонний и трехсторонний
Материал
Тело клапана: выкованная латунь, уплотнение Hpb59-1: шарик: EPDM+PTFE, с двойным колцеобразным уплотнением
Шарик: никел-покрытый латунный стержень: Колцеобразные уплотнения EPDM, с двойным колцеобразным уплотнением
| Модель нет. | Внутренний Dia. | Дюйм | Kvs (m3/h) | Pvmax (KPa) | Ps (KPa) |
| W8BV215 | 12mm | 1/2» | 6,15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 10,5 | 1000 | 1400 |
| W8BV225 | 20mm | 1" | 16,1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2» | 3,95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4" | 6,8 | 1000 | 1400 |
| W8BV325 | 20mm | 1" | 15,8 | 1000 | 1400 |
Привод
WRA-42… DC3/6-12/24V, 3 пункта
WRA-42… DC3/6-12/24V, включено-выключено
Вращающий момент выхода: вращение 2N.m Angleof: 90°
Защитите ряд: Включено-выключено время IP55/IP54: 2-12S
